Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ) в Москве Определение

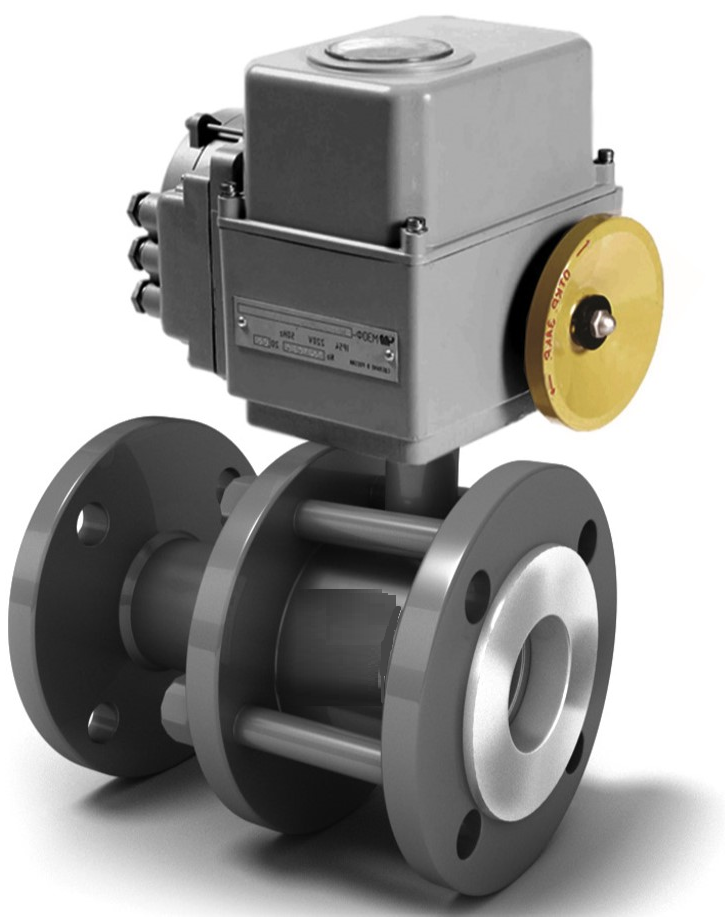

Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ) - стальной разборный шаровый кран серии 11с67п торговой марки LD. Присоединение к трубопроводу - фланцевое, управление - электропривод / под электропривод. Разборный корпус допускает ревизию и замену уплотнений без демонтажа с трубопровода. Кран рассчитан на Ру 16-40 бар и температуру среды до +200 °C.
Расшифровка названия (маркировки)
Структура условного обозначения:
- КШ - кран шаровой
- Р - разборный корпус
- Ф - фланцевое присоединение
- Э - исполнение под электропривод или с электроприводом
- П/П - полнопроходное исполнение
- Н/П - неполнопроходное исполнение
- 01 / 02 / 03 - исполнение по материалу корпуса: 12Х18Н10Т / сталь 20 / 09Г2С (Energy)
- GAS - исполнение для газообразных сред
Примеры маркировки
- КШ.Р.Ф.040.016.П/П.02 - разборный фланцевый полнопроходной Ду 40, Ру 1,6 МПа, сталь 20.
- КШ.Р.Ф.Э.050.016.П/П.03 - разборный фланцевый Ду 50, Ру 1,6 МПа, под электропривод, сталь 09Г2С.
Основные технические характеристики
Ключевые параметры Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ):
| Условный диаметр Ду | 25-200 мм |
| Условное давление Ру | 1,6; 2,5; 4,0 МПа (значение зависит от Ду) |
| Температура рабочей среды | от -40 до +200 °C (исп. 02); от -60 до +200 °C (исп. 01, 03 - Energy) |
| Климатическое исполнение | У (02) или ХЛ (01, 03) по ГОСТ 15150 |
| Тип прохода | полнопроходной / неполнопроходной |
| Присоединение | фланцевое, размеры по ГОСТ 12815 |
| Управление | электропривод / под электропривод |
| Класс герметичности | А по ГОСТ 9544 |
| Ресурс | 10 000 циклов (для серии 11с67п по паспорту - 4000 циклов) |
| Срок службы | не менее 25 лет (серия 11с67п - 30 лет) |
| Серия / таблица фигур | 11с67п |
Разновидности исполнения
- полнопроходной (П/П) и неполнопроходной (Н/П) тип прохода
- исполнение 02 - сталь 20; исполнение 03 - хладостойкая сталь 09Г2С (Energy)
- управление: рукоятка-рычаг, механический редуктор, электропривод или пневмопривод
- подземное исполнение с удлинённым шпинделем
- выпускается под электропривод (голый шток) и в сборе с приводом
- крутящий момент, например, 40 Нм при Ду 50, ISO-фланец F05/F07
Конструкция и ключевые элементы
- цельносварной корпус: патрубки и чаша соединены сварными швами, разъёмов в полости нет
- шаровая пробка из нержавеющей стали с полированной сферой
- два сёдла из фторопласта Ф-4К20 с пружинным поджимом к шару
- шпиндель с уплотнением горловины, опорное кольцо из стали AISI 409
- подшипники скольжения из фторопласта Ф-4
- корпус из двух частей, стянутых болтами с паронитовой прокладкой: доступ к затвору для ревизии
- управление: рукоятка-рычаг, механический редуктор или привод через ISO-площадку
Материал корпуса и основных элементов
| Корпус, фланец, горловина | сталь 20 (исп. 02) или хладостойкая сталь 09Г2С (исп. 01, 03 - Energy) |
| Шаровая пробка | нержавеющая сталь AISI 304 |
| Шпиндель | сталь 20Х13 |
| Седло | фторопласт Ф-4К20 |
| Уплотнение корпуса | паронит |
| Уплотнение сёдла | резина NBR |
| Уплотнение горловины | резина HNBR, VMQ |
| Опорное кольцо | сталь AISI 409 |
| Подшипник скольжения | фторопласт Ф-4, Ф-4К20 |
| Пружинный блок | сталь 65Г с покрытием алюсилд |
| Рукоятка | сталь 3 с полимерным наконечником |
Принцип работы
Затвор крана - шар со сквозным отверстием. Поворот штока на 90° совмещает отверстие с осью трубопровода - поток открыт; обратный поворот подставляет потоку глухую сторону шара - поток перекрыт. Сёдла из фторопласта поджимаются пружинами к сфере, поэтому герметичность сохраняется при перепадах давления и температуры. Разборные краны позволяют обслуживать узел затвора без снятия с трубопровода.
Рабочие среды и сферы применения
- вода питьевая и техническая
- природный газ по ГОСТ 5542
- сжиженные углеводородные газы
- нефтепродукты и горюче-смазочные материалы
- нейтральные жидкости и газы без абразивных примесей
Правила эксплуатации и ограничения
- запорная арматура: рабочие положения - только "открыто" и "закрыто"
- не допускается дросселирование потока и использование крана как опоры трубопровода (ГОСТ Р 53672)
- не превышайте Ру и диапазон температур, указанные в паспорте изделия
- при отрицательных температурах исключайте замерзание остатков среды в полости крана
- периодически проверяйте затяжку фланцевых соединений
Как выбрать, на что обратить внимание
- определите рабочую среду и исполнение по материалу корпуса (01, 02, 03, GAS)
- выберите тип присоединения под конкретный трубопровод
- задайте Ду и Ру по проекту; для магистралей и пропуска очистных устройств берите полнопроходное исполнение
- подберите управление: рукоятка, механический редуктор или привод
- сверьте строительную длину и присоединительные размеры с проектом
- запросите паспорт изделия и сертификаты до отгрузки
Наиболее востребованные диаметры и давления
Наиболее востребованы типоразмеры серии 11с67п: Востребованные типоразмеры Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ): 25-200 мм, давления 1,6; 2,5; 4,0 МПа (значение зависит от Ду).
Преимущества
- разборный корпус: ревизия и замена уплотнений без вырезки крана
- герметичность класса А по ГОСТ 9544
- ресурс 4000-10 000 циклов по паспорту
- полный проход: низкие потери давления
- каждый кран испытывается на заводе на герметичность
- сталь 09Г2С в исполнении Energy: работа до -60 °C
Сфера применения Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ)
- теплоснабжение и теплосети
- водоснабжение и водоотведение
- ЖКХ и городская инженерная инфраструктура
- газораспределительные сети, ГРП и ШРП
- блочно-модульные котельные
- нефтеперерабатывающая промышленность
- промышленные технологические трубопроводы
Эксплуатация и монтаж
- положение установки на трубопроводе - любое
- фланцевое присоединение: крепёж и прокладки - по ГОСТ 12815 или ГОСТ 33259
- приварное присоединение: сварку выполняйте по паспорту, не допуская перегрева шарового узла
- после монтажа проведите опрессовку участка
- перед пуском удалите окалину и абразивные частицы промывкой или продувкой трубопровода
Технические аналоги
технические аналоги - стальные разборные фланцевые шаровые краны других заводов с той же таблицей фигур 11с67п; в узлах учёта и обвязке краны LD применяют вместо чугунных задвижек 30с41нж и 30ч6бр
Часто задаваемые вопросы
Что означает маркировка КШ.Ц.Ф.080/070.016.Н/П.02?
КШ.Ц - цельносварной корпус, Ф - фланцевое присоединение, 080/070 - Ду 80 с эффективным диаметром 70 мм, 016 - Ру 1,6 МПа, Н/П - неполнопроходной, 02 - корпус из стали 20.
На какое давление рассчитан кран?
Ряд давлений - 1,6; 2,5; 4,0 МПа (значение зависит от Ду). Точное значение для выбранного Ду смотрите в каталоге и паспорте.
Какой диапазон рабочих температур?
От -40 до +200 °C для исполнений из стали 20 и от -60 до +200 °C для исполнений 01 и 03 (Energy) из стали 09Г2С и 12Х18Н10Т.
Какой класс герметичности у кранов LD?
Класс А по ГОСТ 9544 - максимальный класс герметичности затвора.
Можно ли КШ.Р.Ф использовать для регулирования потока?
Нет. Это запорная арматура: рабочие положения - только открыто и закрыто. Для дросселирования у LD есть регулирующие краны серии Regula.
Чем серия Energy отличается от базовой?
Корпус из хладостойкой стали 09Г2С или нержавеющей 12Х18Н10Т: кран работает при -60 °C, климатическое исполнение - ХЛ.
Какие документы идут с краном?
Паспорт изделия, декларации соответствия ТР ТС 010/2011 и ТР ТС 032/2013; у кранов Стрижи дополнительно сертификат Газсерт.
Требуется ли обслуживание кранов LD?
Цельносварные краны не требуют обслуживания весь срок службы. Разборные краны серии 11с67п допускают ревизию и замену уплотнений без вырезки из трубопровода.
Какие аналоги есть у КШ.Р.Ф?
Стальные шаровые краны других заводов с теми же Ду, Ру и таблицей фигур 11с67п; при замене устаревшей арматуры - чугунные задвижки 30с41нж и поворотные дисковые затворы.
Нужно ли снимать кран для ремонта?
Нет. Разборная конструкция корпуса позволяет провести ревизию и заменить уплотнения без вырезки крана из трубопровода.
Купить Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ) в компании DN-PN.RU
Краны шаровые стальные LD КШ.Р.Ф.Э (КШРФЭ) можно купить у официального дилера - компании DN-PN.RU. Здесь действует оптовая цена от производителя: актуальный прайс-лист и стоимость конкретного типоразмера уточнит менеджер. К каждому крану прилагаются паспорт изделия и сертификаты соответствия. Возможна доставка по России, скидки от объёма заказа. Оставьте заявку на сайте, чтобы узнать точную цену и срок поставки.
