Клапаны обратные 19ч24бр межфланцевые в Москве

Клапаны обратные 19ч24бр в Москве

Клапаны обратные 19ч24бр - это трубопроводная арматура защитного типа, предназначенная для автоматического предотвращения обратного потока рабочей среды в трубопроводе. Обозначение расшифровывается так: 19 - обратные клапаны, ч - корпус из серого чугуна, 24 - тип конструкции (поворотный затвор-«захлопка»), бр - уплотнительные поверхности из бронзы или латуни. Захлопка открывается под напором рабочей среды и закрывается под собственным весом и обратным давлением при остановке потока, поэтому клапан работает автоматически, без какого-либо привода и участия оператора.

Конструкция и принцип работы

• Корпус с проходным отверстием под фланцевое или межфланцевое присоединение.
• Поворотная захлопка (однодисковый затвор), подвешенная на оси внутри корпуса.
• Ось вращения из коррозионностойкой стали.
• Уплотнительные кольца из латуни или бронзы на корпусе и захлопке.
• В ряде исполнений - противовес или рычаг-груз для безударного закрывания захлопки.

Принцип работы

Рабочая среда движется в направлении стрелки на корпусе и поднимает захлопку, открывая проход. При снижении скорости потока или остановке среды захлопка под действием собственного веса (и при наличии - противовеса) плавно опускается на седло, перекрывая обратный ход среды. Для корректной работы предусмотрены требования по монтажу: на горизонтальном трубопроводе ось вращения захлопки размещается параллельно горизонтальной плоскости выше оси трубы, на вертикальном - клапан ставится уплотнительной поверхностью затвора вверх.

Ключевые особенности и преимущества

• Полностью автоматическое действие - не нужен ручной труд, привод или энергоснабжение.
• Простая и ремонтопригодная конструкция: корпус, захлопка, ось и уплотнительные кольца.
• Низкое гидравлическое сопротивление в открытом состоянии.
• Минимальное количество уплотняемых поверхностей - снижена вероятность пропуска среды.
• Защита насосного оборудования и резервуаров от обратного потока и гидроударов.
• Длительный срок службы в системах водо- и теплоснабжения.

Основные разновидности

• Фланцевые поворотные клапаны - крепятся болтами к ответным фланцам трубопровода.

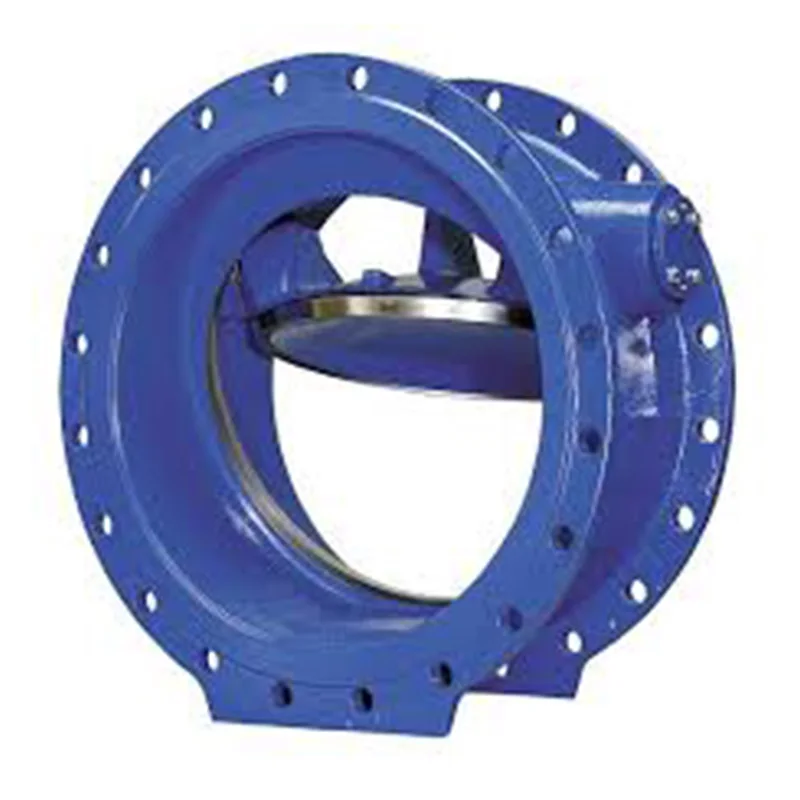

• Межфланцевые (стяжные) затворы - монтируются между двумя ответными фланцами и стягиваются шпильками, что уменьшает строительную длину и вес узла.

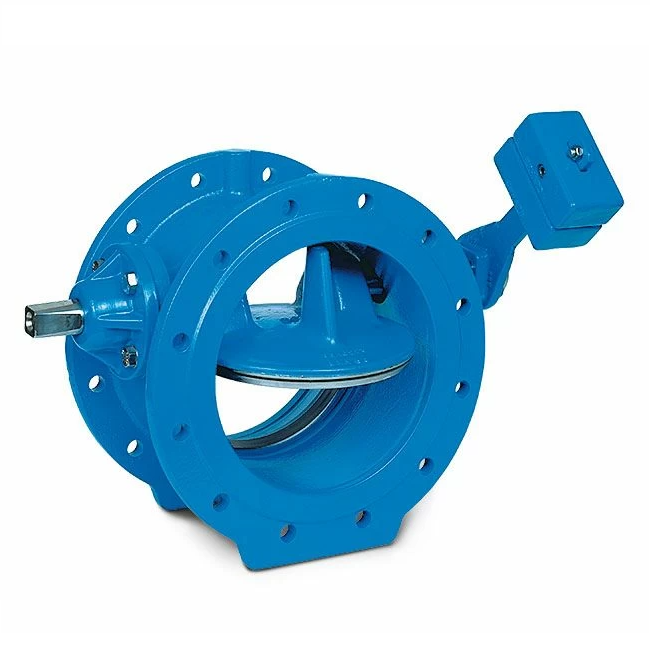

• Исполнения с противовесом или рычагом-грузом - для плавного безударного закрывания на больших диаметрах.
• Сопряжённые типоразмеры этой же группы: 19ч21бр, 19ч22бр, 19ч23бр - различаются конструкцией корпуса и типом присоединения.

Сферы применения

• Системы водоснабжения и водоотведения (в том числе магистральные и насосные станции).
• Тепловые сети, ИТП, котельные и системы отопления.
• Паропроводы и технологические линии (в исполнениях, рассчитанных на пар).
• Промышленные трубопроводы с неагрессивными средами.
• Оборудование водоочистки, резервуары и дренажные системы.

Ограничения конструкции

• Не является запорной арматурой - не рассчитана на полное перекрытие потока со стороны потребителей.
• Ограничения по монтажу: работа корректна только в правильном положении относительно направления потока и ориентации оси захлопки.
• Серый чугун корпуса чувствителен к ударным нагрузкам и механическим воздействиям - требуется аккуратный монтаж и перевозка.
• Ограничение по температуре и агрессивности среды: среда должна соответствовать материалам корпуса и уплотнения.
• Возможен гидроудар и шум при резком закрывании захлопки на больших расходах.
• Затвор не обеспечивает абсолютной герметичности по обратному потоку.

Варианты управления

Клапаны 19ч24бр работают только в автоматическом режиме: открытие и закрытие происходят под действием потока среды и собственного веса захлопки. Ручное управление, электроприводы и пневмоприводы конструкцией не предусмотрены; опционально применяются противовес или рычаг-груз, которые регулируют плавность закрывания захлопки.

Рабочие среды

• Вода - холодная и горячая.
• Пар - в исполнениях, рассчитанных на повышенные температуры (в типовых исполнениях рабочая температура среды ограничена, чаще всего до +100 °С, в паровых исполнениях - до +225 °С).
• Другие неагрессивные жидкие среды, совместимые с серым чугуном и латунно-бронзовым уплотнением.

Виды присоединения

• Фланцевое - по ГОСТ 12815-80 (основное исполнение).
• Межфланцевое (стяжное) - монтаж между ответными фланцами с креплением шпильками.

Материалы корпуса и запорного элемента

• Корпус и захлопка - серый чугун марок СЧ18, СЧ20.
• Ось захлопки - коррозионностойкая сталь 20Х13.
• Уплотнительные кольца - латунь (например, ЛЦ40С) или бронза.

Наиболее востребованные диаметры и давления

• Диапазон условных диаметров - от Ду50 до Ду400; наиболее востребованы средние и крупные типоразмеры Ду100-Ду300.
• Номинальное давление - Ру10 или Ру16 (1,0-1,6 МПа); самым ходовым исполнением является Ру16.

Обратный клапан диаметром 150 в каталогах и прайс-листах встречается в разных написаниях: клапан Ду 150, клапан Ду150, клапан 150 мм, клапан DN 150, клапан DN150 - это один и тот же типоразмер.

Основные производители в России

• ОАО «ИКАР» (завод трубопроводной арматуры, г. Кулебаки).
• ПТПА (Петербургский трубопроводный завод).
• ООО «Мегастрой».
• Муромский завод трубопроводной арматуры.
• БЛМЗ.

Наиболее популярные бренды

• ИКАР
• ПТПА
• Мегастрой
• БЛМЗ
• ЛМЗ

Где купить клапаны обратные 19ч24бр в Москве?

Купить клапаны обратные 19ч24бр по цене завода производителя можно в нашей компании. Подберем по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные 19ч24бр в Москве?

Цена на клапаны обратные 19ч24бр зависит от объёма закупки, наличия у нас на складах и стоимости доставки (если везём под заказ из России) или производим под заказ.

Как выбрать обратный клапан 19ч24бр

Подбирая 19ч24бр, проверьте пять моментов. Первый - присоединение: межфланцевое (стяжное), клапан зажимается между ответными фланцами трубопровода. Второй - давление: типовые Ру 10 и Ру 16 (1,0–1,6 МПа). Третий - среда и температура: вода и неагрессивные среды; в типовых исполнениях - до +100 °C, точное значение смотрите в паспорте завода. Четвёртый - материал: серый чугун СЧ18 и уплотнение из бронзы - подбирайте под чистые среды, абразив ускорит износ. Пятый - характер эксплуатации: чугун чувствителен к ударным нагрузкам; для линий с частыми гидроударами выбирайте стальные серии. Пришлите параметры системы - поможем подобрать модель и назовём цену с доставкой.

Частые вопросы о клапанах обратных 19ч24бр

Что означает «бр» в маркировке 19ч24бр?
Бронзовое уплотнение затвора; корпус и захлопка - серый чугун марок СЧ18 и выше.

Чем 19ч24бр отличается от 19ч21бр?
Обе фигуры - чугунные межфланцевые клапаны с уплотнением из бронзы; различаются конструкцией затвора и строительными размерами - смотрите паспорта заводов.

Предоставляется ли оригинал паспорта завода-изготовителя и сертификат соответствия на каждую партию?
Да, на каждую партию предоставляется весь комплект документов.

Делаете ли бесплатную доставку до транспортных компаний?
Да, бесплатно довозим груз до терминала транспортной компании.

В течение какого срока выставляете счет?
На складские позиции счет выставляем в течение 2 часов.

Какая сумма минимального заказа?
5000 рублей.

Участвуете ли в тендерах?
Да, мы принимаем участие в тендерах.

Можно ли перед отгрузкой запросить фото клапанов?
Да, можно.

Можно ли использовать клапан как запорную арматуру?
Нет. Обратный клапан работает автоматически - открывается и закрывается от давления среды. Для полного отсечения потока нужна запорная арматура: задвижка, шаровый кран или запорный клапан.

В каком положении устанавливается клапан?
На горизонтальном трубопроводе - крышкой вверх, на вертикальном - потоком среды снизу вверх, всегда строго по стрелке на корпусе. Точные требования смотрите в паспорте конкретного завода.

Можно ли установить клапан после насоса?
Да, это типовое решение: клапан после насоса защищает его от обратного вращения и гидроудара при внезапной остановке.

Как подобрать нужный типоразмер?
По условному проходу (Ду или DN), номинальному давлению (Ру или PN), типу рабочей среды и способу присоединения к трубопроводу. Пришлите параметры системы - поможем с подбором и назовём цену.
