Клапаны муфтовые (резьбовые) в Москве

Конструкция

• Корпус - несущая деталь, воспринимающая давление среды и обеспечивающая траекторию её движения. Имеет два присоединительных патрубка с внутренней или наружной резьбой.
• Крышка - закрывает корпус и обеспечивает доступ к внутренним элементам при обслуживании.
• Запорный элемент (золотник / тарелка / клапан) - деталь, которая плотно прилегает к седлу внутри корпуса и перекрывает поток среды.
• Шпиндель (шток) - передаёт усилие от маховика к запорному элементу, перемещаясь вдоль своей оси.
• Сальниковый узел - уплотнение между корпусом и штоком, предотвращает утечку среды наружу. Состоит из сальниковой камеры, набивки (графит, фторопласт, тефлон) и нажимной гайки.
• Маховик (рукоятка) - элемент ручного управления, передающий вращение на шпиндель.
• Седло - уплотнительная поверхность в корпусе, к которой прижимается запорный элемент.

Принцип работы

Принцип работы муфтового клапана основан на преобразовании вращательного движения маховика в поступательное перемещение запорного элемента. При вращении маховика шпиндель с резьбой перемещается вдоль своей оси внутри резьбовой втулки. Это перемещение опускает или поднимает золотник относительно седла. В положении «закрыто» золотник плотно прижимается к седлу, перекрывая проходное сечение. В положении «открыто» золотник поднимается, освобождая путь рабочей среде. В промежуточных положениях возможно кратковременное дросселирование потока.

Ключевые особенности и преимущества

• Компактность - муфтовые клапаны имеют небольшие габариты по сравнению с фланцевыми аналогами.
• Простота монтажа - резьбовое соединение не требует сварки, фланцев или специальных инструментов сверх обычных ключей.
• Герметичность - при правильном уплотнении резьбы (ФУМ-лента, лён с герметиком) обеспечивается надёжное уплотнение.
• Ремонтопригодность - разъёмное соединение позволяет демонтировать клапан без вырезки участка трубопровода.
• Универсальность - широкий выбор материалов корпуса и уплотнений позволяет подобрать клапан под различные рабочие среды.
• Дросселирование в кратковременном режиме - конструкция затвора допускает частичное открытие; постоянная работа в промежуточных положениях не рекомендуется из-за эрозии уплотнительных поверхностей.
• Доступная цена - муфтовые клапаны, как правило, дешевле фланцевых и приварных аналогов тех же диаметров.

Основные разновидности

• Запорные клапаны (вентили) - предназначены для полного перекрытия потока. Имеют золотник, опускающийся на седло.
• Обратные клапаны - автоматически пропускают среду только в одном направлении и блокируют обратный поток. Бывают пружинные и поворотные.
• Предохранительные клапаны - автоматически открываются при превышении давления в системе выше настроечного значения, сбрасывая избыточное давление.
• Регулирующие клапаны - обеспечивают плавное изменение расхода среды, часто оснащаются электроприводом.
• Балансировочные клапаны - применяются для гидравлической балансировки систем отопления и водоснабжения.
• Игольчатые клапаны - запорный элемент выполнен в виде иглы, применяются для тонкой регулировки потока и на трубопроводах высокого давления.
• Проходные и угловые - проходные устанавливаются на прямом участке, угловые изменяют направление потока под прямым углом.
• Прямоточные - шпиндель расположен под углом к оси потока, что снижает гидравлическое сопротивление.

Где применяется

• Системы холодного и горячего водоснабжения
• Системы отопления и теплоснабжения
• Газораспределительные сети (бытовые и промышленные)
• Нефтегазовая промышленность - технологические трубопроводы
• Химическая промышленность - трубопроводы с агрессивными средами
• Пищевая промышленность - трубопроводы для питьевой воды и пищевых продуктов
• Компрессорные установки и ресиверы
• Системы пожаротушения
• Оборудование для отбора проб и подключения манометров

Ограничения конструкции

• Ограничение по диаметру - муфтовое соединение применяется преимущественно для малых и средних диаметров (до DN 50-80 мм). На больших диаметрах резьбовое соединение становится труднореализуемым и ненадёжным.
• Ограничение по давлению и температуре - резьбовые соединения чувствительны к перепадам температуры и механическим нагрузкам. Для высоких давлений и температур предпочтительнее фланцевые или приварные соединения.
• Уязвимость резьбы - резьбовые соединения могут ослабляться со временем, требуют периодического контроля и подтяжки.
• Невозможность быстрого перекрытия - для полного закрытия или открытия запорного вентиля требуется многократное вращение маховика, что затрудняет быстрое аварийное перекрытие по сравнению с шаровыми кранами.
• Нагрузки от трубопровода - муфтовые клапаны не должны воспринимать нагрузки от трубопровода (сжатие, кручение, растяжение). При необходимости предусматриваются компенсаторы или опоры.
• Требование к направлению потока - при установке необходимо соблюдать направление движения среды, указанное стрелкой на корпусе.

Варианты управления

• Ручное управление - маховик или рукоятка, приводимые в действие оператором вручную. Наиболее распространённый вариант для муфтовых клапанов.
• Электропривод - электромеханический привод, позволяющий управлять клапаном дистанционно или автоматически (применяется на регулирующих и запорных клапанах).
• Электромагнитное (соленоидное) управление - соленоидная катушка открывает или закрывает клапан при подаче электрического сигнала. Применяется в автоматизированных системах.
• Пневмопривод - управление сжатым воздухом или газом, применяется в промышленных системах с требованиями взрывозащиты.
• Автоматическое (прямого действия) - обратные и предохранительные клапаны срабатывают автоматически под действием давления самой рабочей среды без внешнего питания.

Рабочие среды

• Холодная и горячая вода
• Пар
• Природный газ
• Воздух и сжатые газы
• Нефть и нефтепродукты
• Масла и смазочные материалы
• Спирты, гликоли, эфиры
• Химически агрессивные жидкости и газы (при соответствующем материале корпуса и уплотнений)
• Пищевые жидкости (при использовании нержавеющей стали и пищевых уплотнений)

Виды присоединения

• Муфтовое с внутренней резьбой (ВР/ВР) - оба патрубка имеют внутреннюю резьбу, наиболее распространённый тип.
• Муфтовое с наружной резьбой (НР/НР) - оба патрубка с наружной резьбой (штуцерное исполнение).
• Комбинированное (ВР/НР) - один патрубок с внутренней, другой с наружной резьбой.
• Цапковое (ниппельное) - присоединение через ниппели или обжимные кольца (применяется для игольчатых клапанов высокого давления).

Материал корпуса и запорного элемента

Материалы корпуса

• Латунь (марки CW617N, CuZn39Pb2 и др.) - наиболее распространённый материал для бытовых систем водоснабжения и отопления. Коррозионно-стойкая, доступная по цене. Рабочая температура до +120...+150 °C.
• Бронза - более стойкая к коррозии, чем латунь. Применяется для ответственных систем и агрессивных сред. Рабочая температура до +180 °C.
• Углеродистая сталь (сталь 20, 09Г2С) - применяется в промышленности для высоких давлений и температур (до +200 °C и выше). Требует антикоррозионной защиты.
• Нержавеющая сталь (AISI 304, AISI 316, 12Х18Н10Т) - для агрессивных сред, пищевой и химической промышленности. Выдерживает высокие давления (до PN 63-140) и широкий температурный диапазон.
• Чугун - применяется для больших диаметров и неагрессивных сред.

Материалы запорного элемента

• Нержавеющая сталь - для агрессивных сред и высоких температур.
• Латунь / бронза - для бытовых систем.
• Пластик (полимерный диск) - применяется в обратных клапанах для снижения веса и шума.

Материалы уплотнений

• PTFE (фторопласт, тефлон) - универсальный материал, химически стоек, широкий температурный диапазон до +200 °C.
• EPDM - для воды и водяного пара.
• NBR (нитрил-бутадиеновая резина) - для масел и нефтепродуктов.
• Термостойкая резина - для систем с умеренными температурами.
• Терморасширенный графит - для высоких температур (до +425 °C).

Наиболее востребованные диаметры и давления

Диаметры (DN / Ду)

• DN 6, DN 10, DN 15 (1/2"), DN 20 (3/4"), DN 25 (1"), DN 32 (1 1/4"), DN 40 (1 1/2"), DN 50 (2")
• Наиболее массовые - DN 15 и DN 20 для бытовых систем водоснабжения и отопления
• DN 65 и DN 80 встречаются реже, применяются в промышленных системах

Давления (PN / Ру)

• PN 10 (10 бар) - для систем с низким давлением
• PN 16 (16 бар) - наиболее востребованный класс для систем отопления и водоснабжения
• PN 25 (25 бар) - для систем с повышенным давлением
• PN 40 (40 бар) - для промышленных трубопроводов
• PN 63 и выше - для трубопроводов высокого давления (игольчатые клапаны)

Основные производители в России

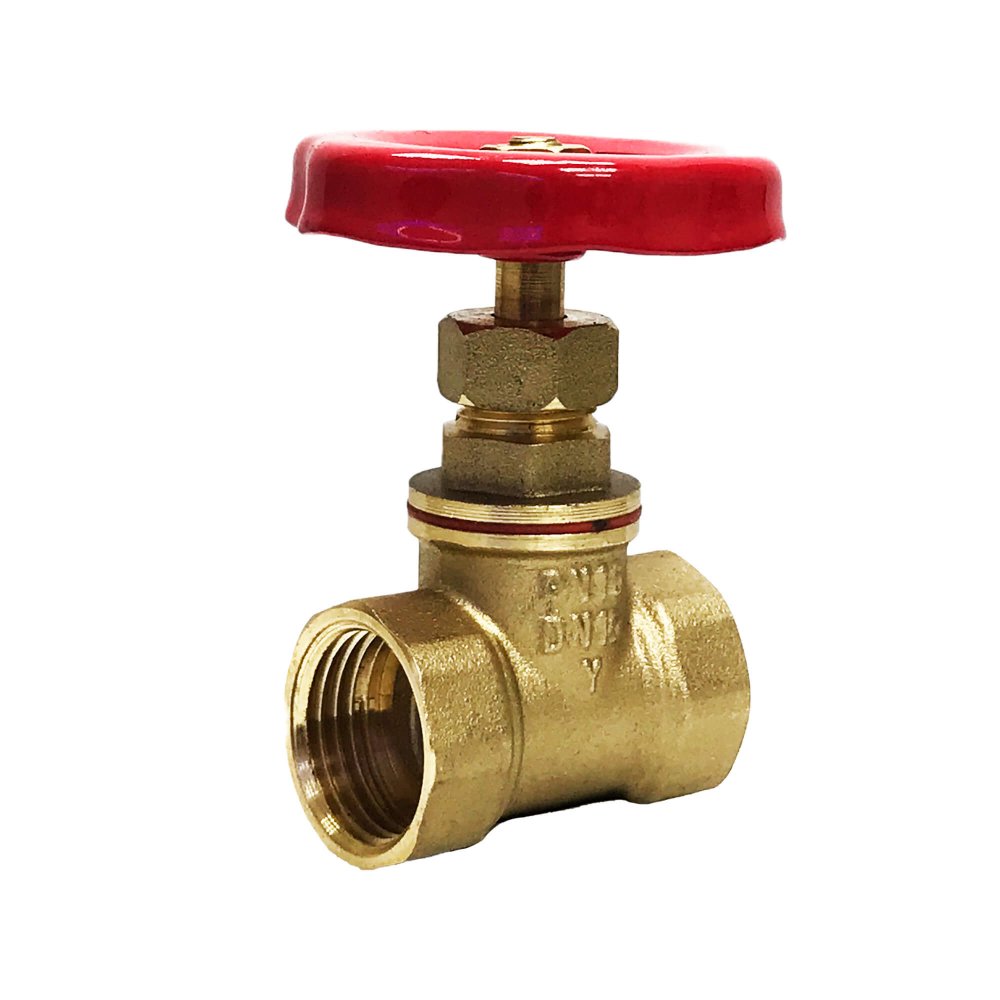

• Бологовский арматурный завод (БАЗ) - г. Бологое, Тверская область. Производит латунные муфтовые запорные клапаны (включая серию 15Б1п), шаровые краны. Крупнейший в России завод по производству трубопроводной арматуры из латуни.
• Завод «Динамика» - г. Казань, Республика Татарстан. Производит игольчатые муфтовые клапаны серий 54бк, 67бк, 68нж из углеродистой и нержавеющей стали, на давление до 40 МПа.
• Завод «КлапанКомплект» - г. Казань, Республика Татарстан. Производит игольчатые клапаны 54, 57, 67, 68 серий для нефтегазовой, химической и промышленной отраслей на давление до 400 кгс/см².
• Пермский трубопроводный завод (ПТЗ) - г. Пермь. Выпускает муфтовые латунные клапаны 15б1п, 15б3р, а также стальные клапаны на давление до Ру 160.
• Пензапромарматура - г. Пенза. Производит обратные муфтовые клапаны серии КОП, запорные клапаны, предохранительные клапаны, трёхходовые краны для манометров.

Наиболее популярные бренды

• Danfoss (Дания) - электромагнитные, регулирующие и балансировочные муфтовые клапаны для HVAC и промышленности
• Valtec (Италия / Россия) - латунные обратные, балансировочные и запорные муфтовые клапаны для бытовых систем
• ADL (Россия) - запорная и регулирующая муфтовая арматура для отопления и водоснабжения
• Ридан (Россия) - балансировочные и обратные муфтовые клапаны для теплоснабжения
• Sauter (Швейцария) - регулирующие муфтовые клапаны для автоматизации систем отопления и вентиляции
