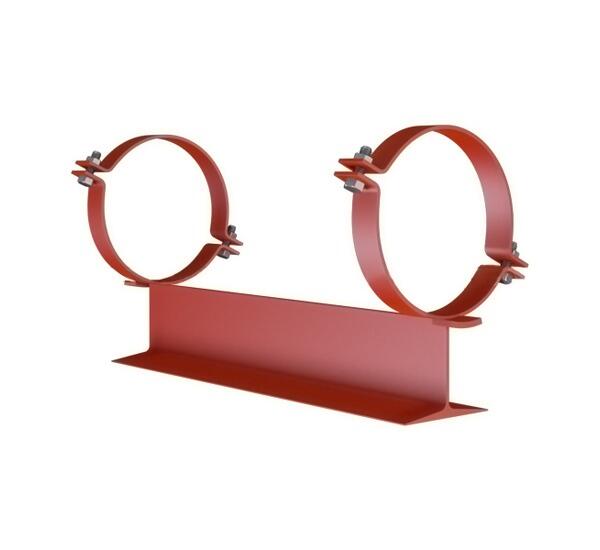

Опоры тавровые хомутовые - ТХ исп. АC12, АC22. ОСТ 36-146-88
| Обозначение | Исполнение | Наружный диаметр трубопровода Дн | Масса, кг |
|---|---|---|---|
| Опора 57-ТХ-АС12-ОСТ 36-146-88 | АС12 | 57 | 5,0 |
| Опора 57-ТХ-АС22-ОСТ 36-146-88 | АС22 | 57 | 6,0 |
| Опора 76-ТХ-АС12-ОСТ 36-146-88 | АС12 | 76 | 5,2 |
| Опора 76-ТХ-АС22-ОСТ 36-146-88 | АС22 | 76 | 6,2 |
| Опора 89-ТХ-АС12-ОСТ 36-146-88 | АС12 | 89 | 5,4 |
| Опора 89-ТХ-АС22-ОСТ 36-146-88 | АС22 | 89 | 6,4 |
Размеры изделий
| Наружный диаметр трубопровода Дн | Исполнение | h | В | В1 | Размеры болта d*l | К | Масса, кг, не более |
|---|---|---|---|---|---|---|---|
| 57,0 | АС12 | 106,0 | 100,0 | 142/100 | М12*40 | 6,0 | 5,00 |
| 57,0 | АС22 | 156,0 | 100,0 | 142/100 | М12*40 | 6,0 | 6,00 |
| 76,0 | АС12 | 106,0 | 100,0 | 160/116 | М12*40 | 6,0 | 5,20 |
| 76,0 | АС22 | 156,0 | 100,0 | 160/120 | М12*40 | 6,0 | 6,20 |
| 89,0 | АС12 | 106,0 | 100,0 | 179/127 | М12*44 | 6,0 | 5,40 |
| 89,0 | АС22 | 156,0 | 100,0 | 179/127 | М12*48 | 6,0 | 6,40 |
Рабочие чертежи
